风光互补逆变器 - 光伏发电 - 温州特雷斯电子有限公司

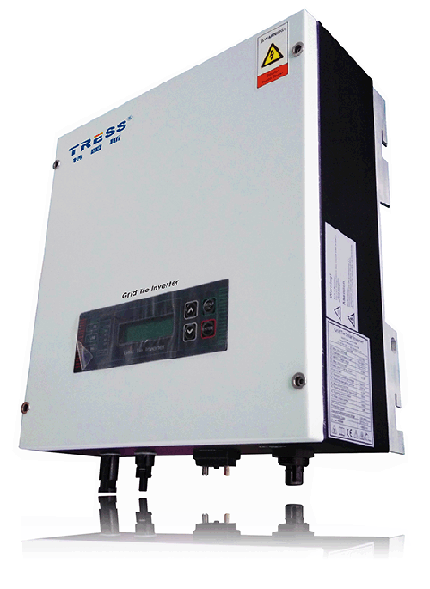

外观

描述

风光互补发电系统由太阳能电池组件、风力发电机组、控制器、蓄电池组和逆变器等几部分组成。其中光电系统和风电系统把太阳能和风能转换成电能，然后通过控制器对蓄电池充电，然后通过逆变器对用电负荷供电。该系统的优点是供电可靠性高，运行维护成本低。由于太阳能与风能的互补性强，风光互补发电系统弥补了风电和光电独立系统在资源上的缺陷，同时，风电和光电系统在蓄电池组和逆变环节是可以通用的，所以可降低风光互补发电系统的造价。

太阳能与风能是普遍的自然资源，也是取之不尽的可再生能源。太阳能与风能在时间上和季节上有很强的互补性：白天太阳光照好、风小，晚上无光照、风较强；夏季太阳光照强度大而风小，冬季太阳光照强度弱而风大，这种互补性使风/光并网发电系统在资源上具有更佳的匹配性，可实现连续、稳定发电。另外，风力发电和光伏发电系统在蓄电池和逆变器环节上是可通用的。风光互补发电系统可根据用户用电负荷和自然资源条件进行更合理配置，既可保证系统的可靠性，又能降低发电成本，满足用户用电需求，是更合理、更可靠、更稳定、更经济供电系统。

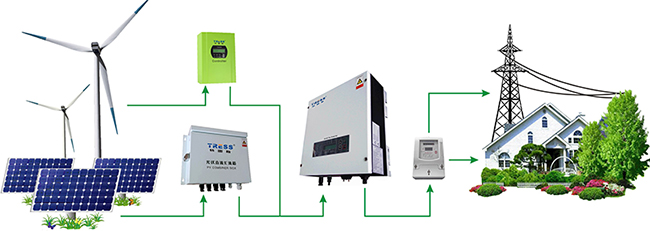

系统示意图

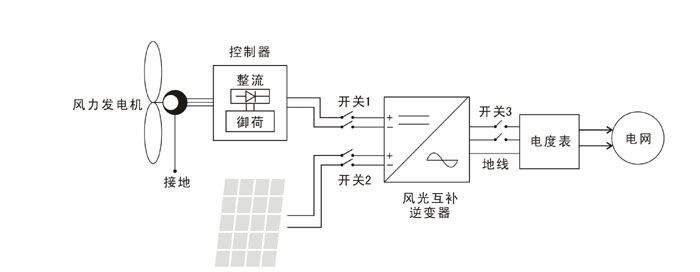

工作原理图

参数

型号规格		TLS1KTS	TLS1.5KTS	TLS2KTS	TLS3KTS	TLS4KTS	TLS5KTS	TLS6KTS
输入	MAX.功率电压跟踪范围	DC 100~450V
	启动电压	DC 180V
	额定电压	DC 360V
	光伏阵列配置	MPPT (每通道电流 Idc = 10A,一个或两个阵列，具有公共独立的更大功率跟踪)
输出	功率	1KW	1.5KW	2KW	3KW	4KW	5KW	6KW
	电压范围	单相 AC 185 ~ 264V (可根据不同国家和地区要求调整)
	额定电压	220VAC
	频率	电网频率 50/60Hz（可设置）
	相数	单相
	功率因数	0.95
	MAX.电流	4.5A	6.8A	9A	13.6A	18A	22A	27A
	电流失真率THD	在额定功率和正弦波时 <3.5%
	效率	97%（欧洲效率:96.4%）
结构	外壳防护等级	IP65	IP65	IP65	IP65	IP65	IP65		IP20
	冷却方式	自然冷却
	可听噪音	<50dB
	数据接口	External RS 232C
保护	逆变器	输入过压、输出短路保护，过载、过热保护
	电网	反孤岛效应(IEEE 1547),电网欠压过压保护，电网低频高频保护
环境	工作环境温度	空气流通,-10℃~40℃（50℃）
	存放环境温度	-20℃~＋60℃
	相对湿度	0~100%
	环境	周围无可燃气体，腐蚀气体，油烟，灰尘等
	待机功耗	<25, 0mW
	海拔	6600 英尺(2000 米)
产品尺寸MM 长宽高		338360150			338430 138	408375 185	470410 185
产品净重 KG		11	11.5	15	15.5	19	22	30
