外观

描述



自动切换3种功能:直流转交流逆变、AC市电旁路,AC市电充电

对输入市电频率自动识别频率

LCD液晶显示屏,可设置市电优先太阳能逆变优先

带交流旁路输入和大电流交流充电功能

● 市电和电池逆变切换时间10ms

内置变压器,输出正弦波

LCD液晶示工作状态

低分贝散热风扇,效率高、噪音低

安装类型:卧式/挂式安装

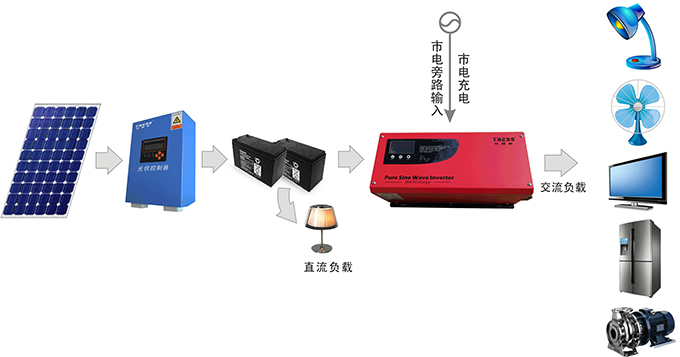

系统示意图


参数



交流输入电压

AC 120V/230V

市电频率

50Hz/60Hz ( 自动识别)

电池输入电压

12V/24V/48V

24V/48V

48V

充电电流

20A

充电模式

3阶段:恒定电流,恒定电压,浮动充电

型号

GS1000W

GS1500W

GS2000W

GS3000W

GS4000W

GS5000W

GS6000W

输出额定功率

1000W

1500W

2000W

3000W

4000W

5000W

6000W

峰值功率

1500W

2250W

3000W

4500W

6000W

7500W

9000W

标准输出电压

L+N 单相AC 220V  ( ±10% )

输出频率

50/ 60Hz  (±3 )

输出电流

4.5A

6.8A

9A

13.6A

18.2A

22.7A

27.3A

启动电压

10V(12V),  20V(24V), 40V(48V)

20V(24V), 40V(48V)

40V(48V)

电池欠压警报

11V(12V),  22V(24V), 44V(48V)

22V(24V), 44V(48V)

44V(48V)

电池欠压追踪

10V(12V),  20V(24V), 40V(48V)

20V(24V), 40V(48V)

40V(48V)

电池过压警报

16V(12V),  32V(24V), 64V(48V)

32V(24V),64V(48V)

64V(48V)

市电低压掉电点

85V±4% / 154V,  184V±4%

市电低压恢复点

95V±4% / 164V,  194V±4%

市电高压掉电点

140V±4% / 263V±4%

市电高压恢复点

135V±4% / 253V±4%

功率因素

0.9 1

逆变效率

>88%

输出波形

Pure Sine Wave正弦波

省电模式

<50W

切换时间

10ms

交流输入电压

AC150V / 280V

频率过低追踪

47Hz / 57Hz

频率过高追踪

55Hz/ 65Hz

充电电压范围

95~135V, 164~253V, 194~253V

噪音

60dB

过载保护

110~125% 15分钟, 125~150% 20,  >150% 5

过充保护

15.7V(12V), 31.4V(24V),  62.8V(48V)

31.4V(24V),  62.8V(48V)

62.8V(48V)

其它保护功能

过压,短路,过热,过载,短路,

电压正常时自动恢复市电过/短路保护

工作温度

空气流通, 0 ~ 50

工作湿度

90% RH , 无凝结

工作环境

周围无腐蚀性气体、可燃气体、油烟、灰尘

海拔高度

< 1000m

尺寸

525x240x170mm

525x240x170mm

640x240x170mm

重量

14.5KGS

17KG

19.5KG

23KG

32KG

35KG

42KG
